私は乾式変圧器のベテランサプライヤーとして、これらの貴重な電気機器の寿命と信頼性を確保する上で避雷器が重要な役割を果たしているのを目の当たりにしてきました。このブログでは、乾式変圧器の避雷器の重要性を掘り下げ、避雷器がどのように機器を保護し、性能を向上させ、システム全体の安定性にどのように貢献するのかを探っていきます。
乾式変圧器を理解する
避雷器の役割に入る前に、乾式変圧器とは何か、また、乾式変圧器がさまざまな用途に広く使用されている理由を簡単に確認してみましょう。乾式変圧器は、液体誘電体を使用せずに、電磁誘導を通じて回路間で電気エネルギーを伝達する電気デバイスです。代わりに、空気または固体の絶縁材を使用して巻線を冷却および絶縁するため、油入り変圧器に代わる安全で環境に優しい代替品となります。
乾式変圧器は商業ビル、産業施設、再生可能エネルギー システムで一般的に使用され、効率的な配電と電圧調整を実現します。これらはコンパクトなサイズ、メンテナンスの必要性の低さ、および信頼性の高さで知られており、幅広い用途で人気の選択肢となっています。
サージの脅威
乾式変圧器は多くの利点があるにもかかわらず、電気サージに対して脆弱です。サージとは、落雷、スイッチング動作、電力網の障害などのさまざまな要因によって発生する可能性のある突然の一時的な電圧の上昇です。これらのサージは、変圧器の絶縁体、巻線、その他のコンポーネントに重大な損傷を引き起こす可能性があり、性能の低下、ダウンタイムの増加、高額な修理につながる可能性があります。
特に落雷は、変圧器の絶縁を破壊し、故障を引き起こす可能性のある非常に高い電圧と電流を生成する可能性があるため、乾式変圧器にとって重大な脅威となります。たった 1 回の落雷でも、乾式変圧器に回復不能な損傷を与える可能性があり、その結果、電力が完全に失われ、重要な業務が中断される可能性があります。
避雷器の役割
避雷器は、電気サージの有害な影響から電気機器を保護するように設計されたデバイスです。これらは、サージからの過剰な電圧と電流を保護された機器から地面にそらすことによって機能し、それによってサージが機器に損傷を引き起こすのを防ぎます。
乾式変圧器では、通常、落雷やその他の種類のサージから保護するために、変圧器の端子または入力電力線の近くに避雷器が設置されます。サージが発生すると、避雷器が電圧の上昇を検出し、過剰な電流を急速にグランドに流し、電圧を効果的に安全なレベルにクランプし、変圧器を損傷から保護します。
避雷器の種類
市場にはいくつかのタイプの避雷器があり、それぞれがさまざまな用途の特定のニーズを満たすように設計されています。乾式変圧器で使用される最も一般的なタイプの避雷器は次のとおりです。
- 金属酸化物バリスタ (MOV):MOV は、乾式変圧器で最も広く使用されているタイプの避雷器です。これらは、非線形抵抗特性を持つ金属酸化物粒子を含むセラミック材料で作られています。サージが発生すると、MOV の抵抗が急速に減少し、過剰な電流が避雷器を通って地面に流れ込みます。
- ガス放電管 (GDT):GDT は、乾式変圧器で一般的に使用される別のタイプの避雷器です。これらは、アルゴンやネオンなどのガスが充填された密閉管と 2 つの電極で構成されています。サージが発生すると、チューブ内のガスがイオン化して電極間に導電路が形成され、過剰な電流が避雷器を通って地面に流れるようになります。
- シリコン アバランシェ ダイオード (SAD):SAD は、高速サージから保護するように設計された半導体デバイスです。これらは、高電圧が印加されるとダイオードの抵抗が急速に減少するプロセスであるアバランシングによって機能します。これにより、過剰な電流がダイオードを通ってグランドに流れ、機器が損傷するのを防ぎます。
乾式変圧器における避雷器の利点
乾式変圧器に避雷器を設置すると、次のようないくつかの利点があります。
- 強化された保護:避雷器は、電気サージに対する信頼性の高い保護を提供し、変圧器の絶縁体、巻線、およびその他のコンポーネントへの損傷を防止します。これにより、変圧器の寿命が延び、高額な修理やダウンタイムのリスクが軽減されます。
- パフォーマンスの向上:サージから変圧器を保護することで、避雷器は変圧器の性能と効率を維持するのに役立ちます。これにより、エネルギー消費量が削減され、運用コストが削減され、電力品質が向上します。
- 安全性の向上:避雷器は、感電や火災などの電気サージの危険な影響から人や機器を保護します。これにより、職場の安全性が向上し、事故や怪我のリスクが軽減されます。
- 規格への準拠:多くの電気規定や規格では、乾式変圧器などの電気機器に避雷器を設置することが義務付けられています。避雷器を取り付けることで、乾式変圧器が必要な安全性と性能要件を確実に満たすことができます。
当社の乾式変圧器製品
当社では、お客様の特定のニーズを満たすように設計された高品質の乾式変圧器を幅広く提供しています。当社の乾式変圧器はさまざまなサイズ、定格、構成で入手でき、商業ビル、産業施設、再生可能エネルギー システムなどの幅広い用途に適しています。

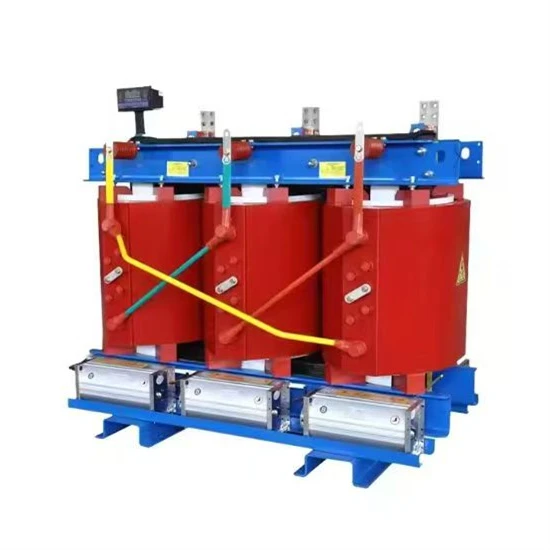

当社の人気のある乾式変圧器製品には、次のものがあります。SGB 10kV 500kVA 環境に優しい非カプセル化乾式変圧器、SC(ZB)9シリーズ 10kVクラス乾式変圧器、そしてSCBH15 1600kVA 10kV/0.4kV 省エネアモルファス合金乾式変圧器。これらの変圧器は、効率的な配電と電圧調整を提供すると同時に、高い信頼性、低いメンテナンス要件、および環境への配慮を実現するように設計されています。
結論
結論として、避雷器は乾式変圧器を電気サージの有害な影響から保護する上で重要な役割を果たします。サージによる過剰な電圧と電流を変圧器から大地にそらすことで、避雷器は変圧器の絶縁体、巻線、その他のコンポーネントへの損傷を防ぎ、それによって変圧器の寿命を延ばし、高価な修理やダウンタイムのリスクを軽減します。
高品質の乾式変圧器をお探しの場合は、当社の製品範囲をご覧になり、特定のニーズについてご相談ください。当社の専門家チームは、お客様に合わせたアドバイスとサポートを提供し、用途に適した変圧器の選択をお手伝いします。
参考文献
- IEEE C62.11-2018、AC 電源回路用金属酸化物避雷器に関する IEEE 規格
- IEC 60076-11:2019、電源変圧器 - パート 11: 乾式変圧器
- ANSI/IEEE C57.12.01-2017、乾式配電および電力変圧器の一般要件に関する米国国家標準要件
